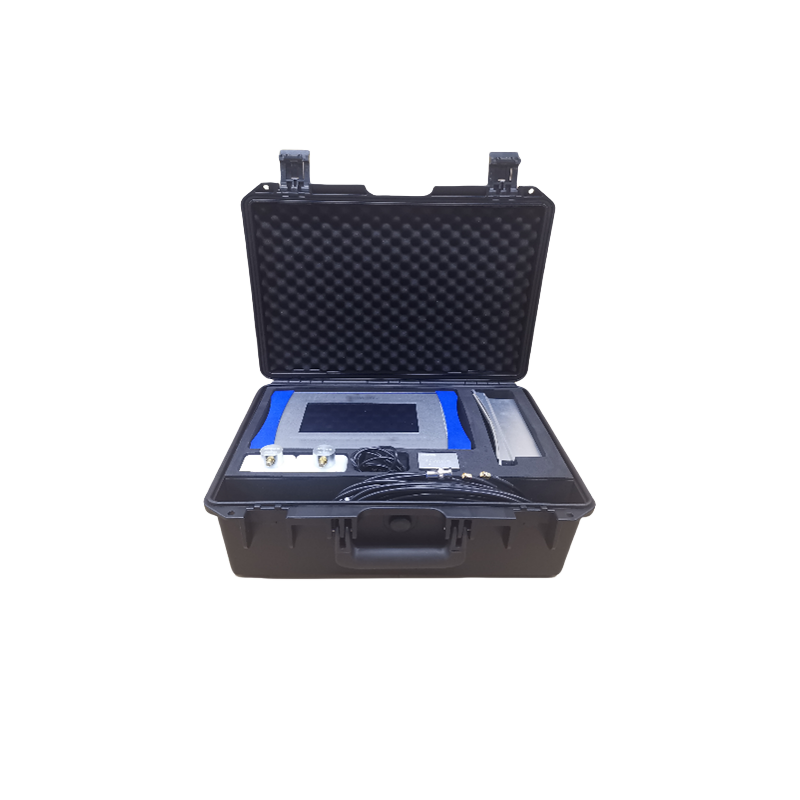

NY-608E綜合局放檢測儀是專門為現場巡測各種電壓等級的GIS設備
、變壓器
、開關櫃、電纜的絕緣狀態而研發製造的。本設備可以針對不同的檢測對象，搭配相應的傳感器
，對待檢設備內部的局部放電信號進行實時采集

、分析和診斷。

本設備配備四路檢測通道。

①通tong道dao一yi為wei特te高gao頻pin檢jian測ce通tong道dao，實shi際ji使shi用yong過guo程cheng中zhong，需xu要yao將jiang特te高gao頻pin傳chuan感gan器qi接jie入ru該gai通tong道dao。該gai通tong道dao使shi用yong特te高gao頻pin局ju部bu放fang電dian檢jian測ce技ji術shu，可ke針zhen對dui諸zhu如ru開kai關guan櫃gui
、變壓器、GIS
、電纜等可泄露出局部放電電磁波信號的設備進行局部放電帶電檢測。

②通tong道dao二er為wei地di電dian波bo檢jian測ce通tong道dao
，實shi際ji使shi用yong過guo程cheng中zhong，需xu要yao將jiang地di電dian波bo傳chuan感gan器qi接jie入ru該gai通tong道dao。該gai通tong道dao使shi用yong地di電dian波bo局ju部bu放fang電dian檢jian測ce技ji術shu
，可ke針zhen對dui開kai關guan櫃gui設she備bei進jin行xing局ju部bu放fang電dian帶dai電dian檢jian測ce。

③通(tong)道(dao)三(san)為(wei)超(chao)聲(sheng)波(bo)檢(jian)測(ce)通(tong)道(dao)，實(shi)際(ji)使(shi)用(yong)過(guo)程(cheng)中(zhong)，需(xu)要(yao)將(jiang)超(chao)聲(sheng)波(bo)傳(chuan)感(gan)器(qi)接(jie)入(ru)該(gai)通(tong)道(dao)。該(gai)通(tong)道(dao)使(shi)用(yong)超(chao)聲(sheng)波(bo)局(ju)部(bu)放(fang)電(dian)檢(jian)測(ce)技(ji)術(shu)，可(ke)針(zhen)對(dui)諸(zhu)如(ru)變(bian)壓(ya)器(qi)、GIS、電纜等可泄露出局部放電超聲波信號的設備進行局部放電帶電檢測。

④通(tong)道(dao)四(si)為(wei)超(chao)聲(sheng)波(bo)檢(jian)測(ce)通(tong)道(dao)，實(shi)際(ji)使(shi)用(yong)過(guo)程(cheng)中(zhong)，需(xu)要(yao)將(jiang)超(chao)聲(sheng)波(bo)傳(chuan)感(gan)器(qi)接(jie)入(ru)該(gai)通(tong)道(dao)。該(gai)通(tong)道(dao)使(shi)用(yong)超(chao)聲(sheng)波(bo)局(ju)部(bu)放(fang)電(dian)檢(jian)測(ce)技(ji)術(shu)，可(ke)針(zhen)對(dui)諸(zhu)如(ru)變(bian)壓(ya)器(qi)、GIS、電纜等可泄露出局部放電超聲波信號的設備進行局部放電帶電檢測。

係統結構

整套係統主要由傳感器、綜合局放檢測儀組成

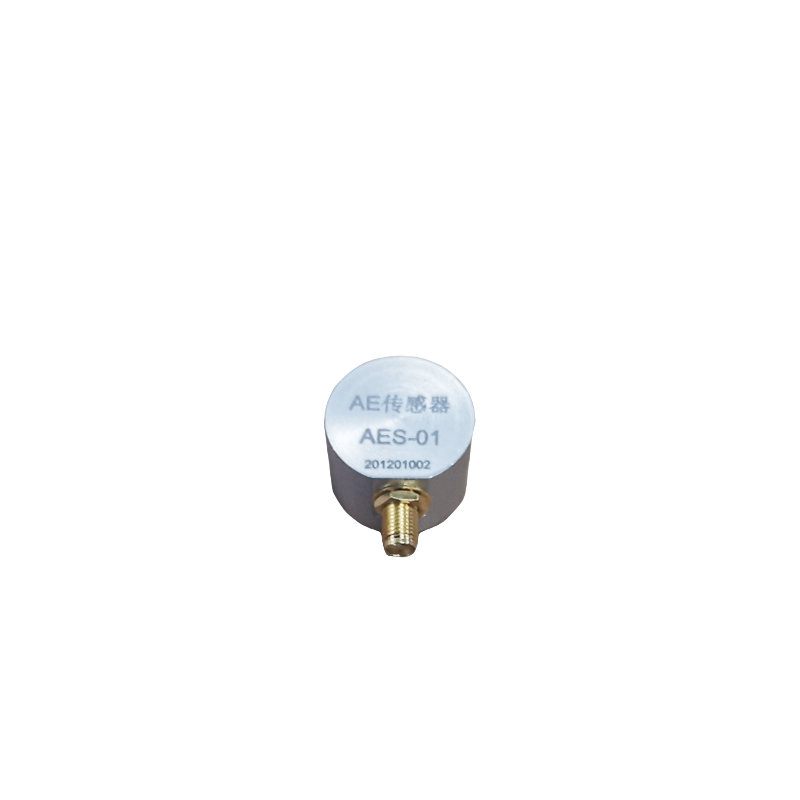

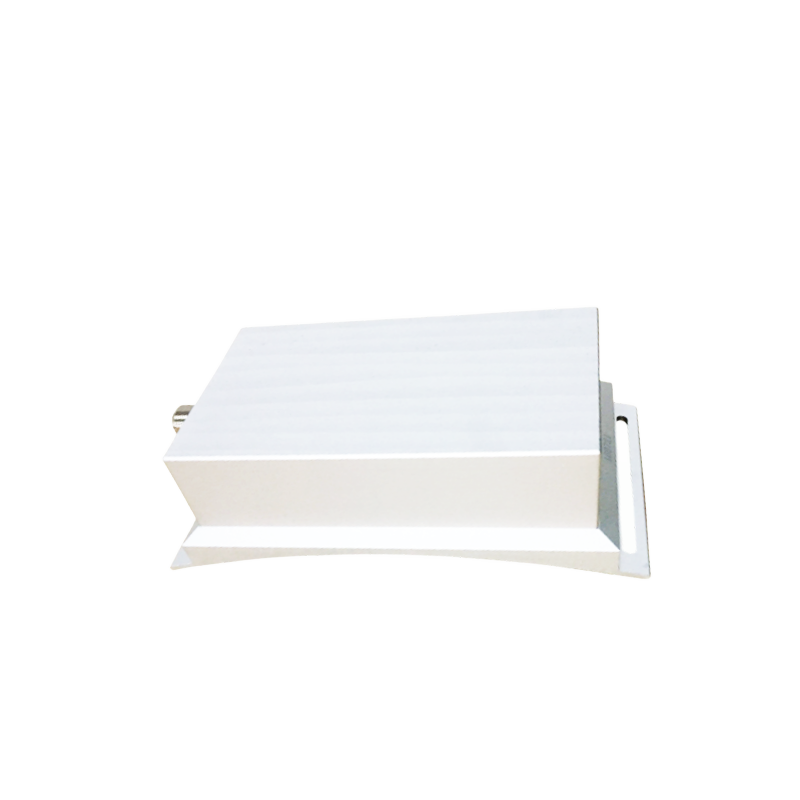

，一套係統可同時檢測四個待測點。根據檢測位置及環境的不同傳感器分為：特高頻傳感器、超聲波傳感器

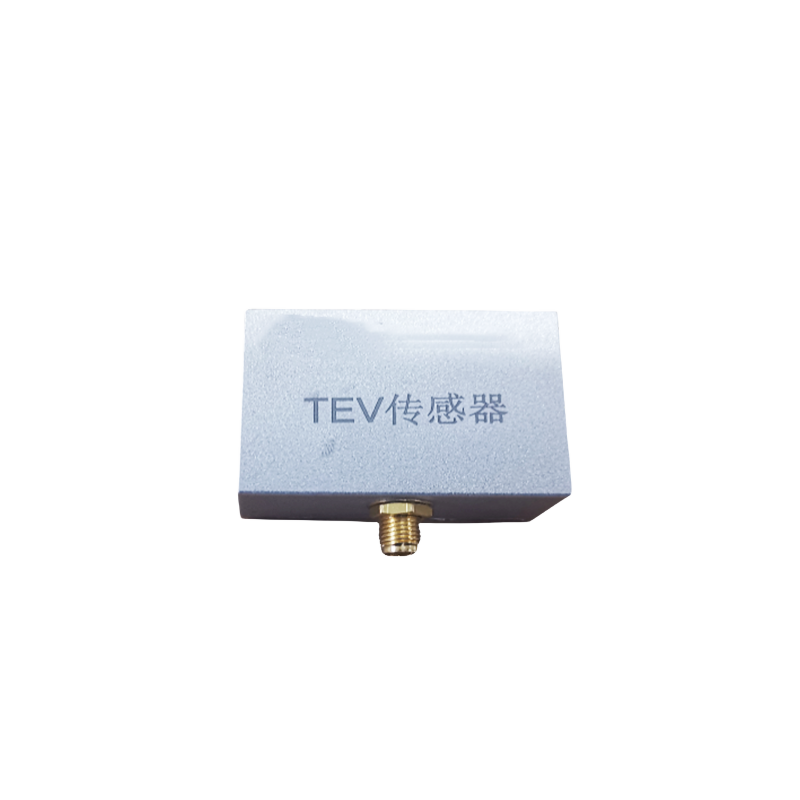

、地電波傳感器。

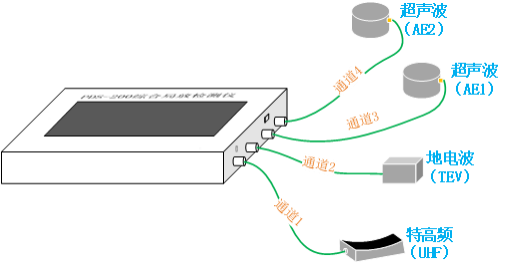

傳感器連接說明

通道一可接入特高頻傳感器；

通道二可接入地電波傳感器；

通道三可接入超聲波傳感器；

通道四可接入超聲波傳感器

；

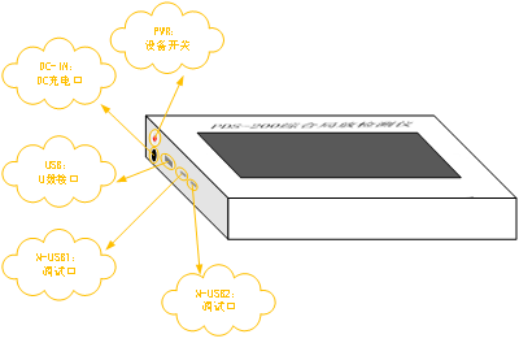

 設備接口說明

PWR：設備開關。

按下此開關，設備1分鍾內完成啟動。

DC-IN:DC8.4V充電口。

在設備缺電的情況下，可將配套充電器接入該接口，完成設備充電
；

USB：U盤接口。

當檢測過程中，需要保存截屏圖譜時，需要在該接口上插入配套U盤。

M-USB：設備調試口1。

M-USB：設備調試口2。

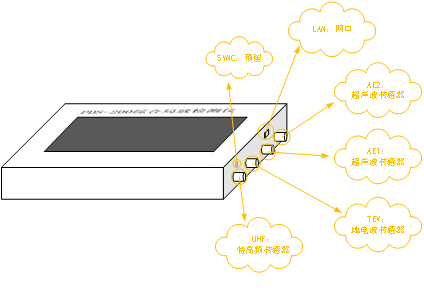

LAN：網口。

SYNC:預留。

UHF：通道1。

該接口上可搭配同軸電纜線（N型轉BNC）
，接入特高頻傳感器。

TEV：通道2。

該接口上可搭配同軸電纜線（SMA型轉BNC），接入地電波傳感器。

AE1：通道3。

該接口上可搭配同軸電纜線（SMA型轉BNC），接入超聲波傳感器。

AE2：通道4。

該接口上可搭配同軸電纜線（SMA型轉BNC），接入超聲波傳感器。
