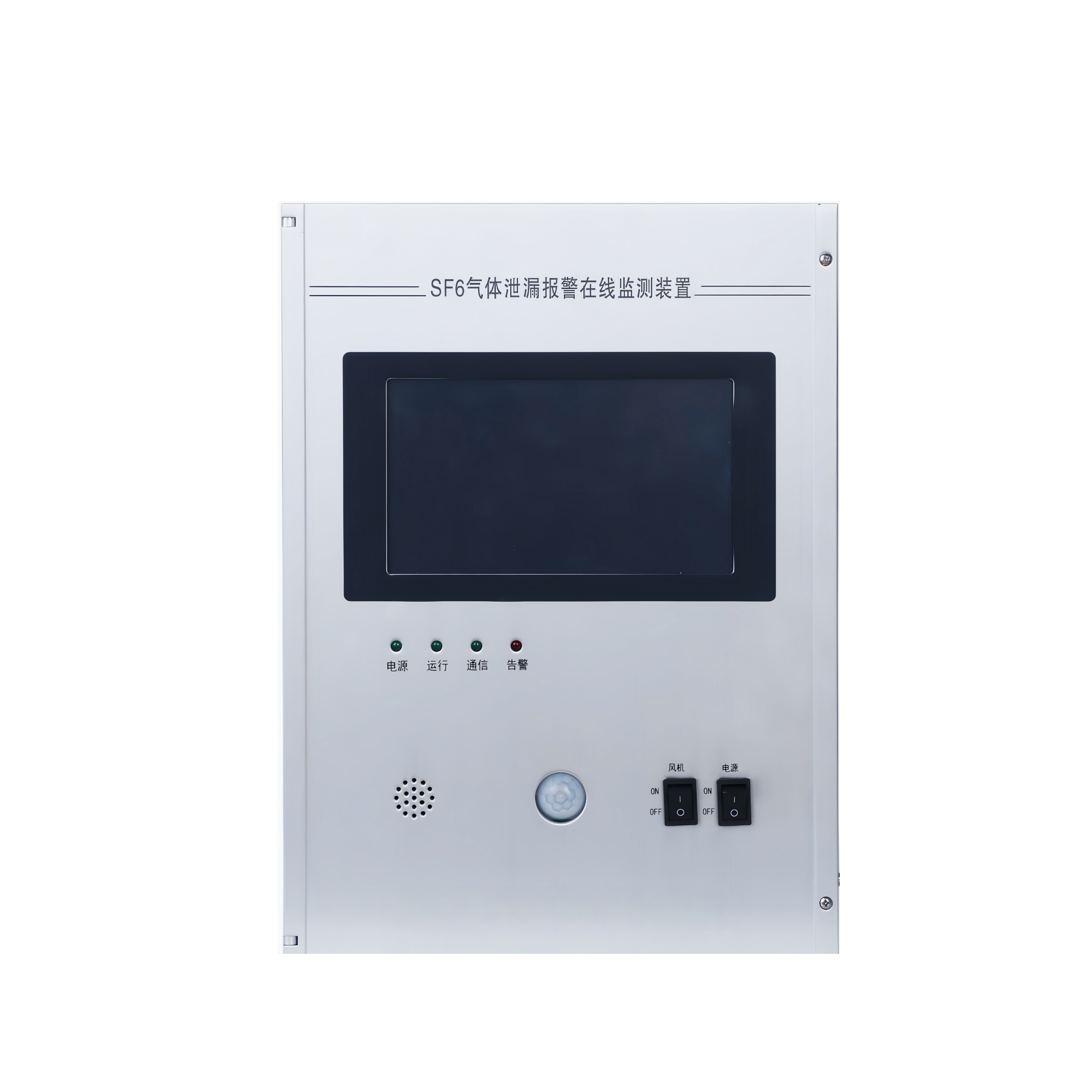

NY-S600 SF6氣體泄漏報警監測裝置
產品介紹
SF6氣體泄漏報警監測裝置（以下簡稱本係統），是根據當前電力係 隨著電力係統的不斷發展，SF6電氣設備應用越來越廣泛，特別是GIS組合電器由於其大大縮小了電氣設備的占地麵積與空間體積，安裝方便、運行安全可靠、維修方便等優點而廣泛應用。純淨的SF6氣體無色無味無毒，且不燃，比重是空氣的5倍。當裝有SF6設備的配電裝置室如GIS發生泄漏後，SF6氣(qi)體(ti)在(zai)低(di)層(ceng)空(kong)間(jian)積(ji)聚(ju)到(dao)一(yi)定(ding)濃(nong)度(du)後(hou)，如(ru)果(guo)工(gong)作(zuo)人(ren)員(yuan)進(jin)入(ru)室(shi)內(nei)，會(hui)發(fa)生(sheng)大(da)腦(nao)缺(que)氧(yang)，甚(shen)至(zhi)快(kuai)速(su)窒(zhi)息(xi)等(deng)嚴(yan)重(zhong)人(ren)身(shen)安(an)全(quan)事(shi)故(gu)。另(ling)外(wai)，在(zai)電(dian)弧(hu)以(yi)及(ji)局(ju)部(bu)放(fang)電(dian)、高溫等因素影響下，SF6氣體會產生如SF4、S2F2、SOF2等高毒分解物，某些分解物遇水產生腐蝕性電解質，這些不僅對人身安全構成嚴重威脅，而且危害電氣設備的正常運行。《電業安全工作規程》（發電廠和變電站部分）特別規定，裝有SF6設備的配電裝置室必須保證SF6濃度小於1000ppm，除須裝設強力通風裝置外，還必須安裝能報警的氧量儀和SF6氣體濃度檢測報警儀等監測裝置。統強調安全生產的形勢，為在安裝有含SF6設備的室內工作人員提供人身健康安全保護而量身設計、開發的智能在線監測係統。
技術特點
l 高精度實時檢測
係統超聲波聲速測量與相位測量相結合，並基於工業級ARM Cortex™-M4 內核的MCU 作為設計的主要控製芯片，可定量、實時在線檢測SF6氣體濃度，克服了傳統測量方法如負電暈放電法和鹵素傳感器法隻能定性判別是否越限的缺陷。
l 軟硬件可裁減
監測主機一機多能，可通過方便的外部設置進行功能靈活的軟硬件裁減，以適應不同場合的需求，盡最大努力為客戶節省成本。
l 超低誤報率
針對傳統產品誤報率高的缺點，采用完全差分處理，杜絕了空氣擾動、溫濕度變化等帶來的影響，從根本上解決了係統不穩定的問題。
l 高性能的控製、處理係統
本係統將具有自上而下的高級模塊化設計方法，係統硬件執行效率高，底層操作能力強，抗幹擾性好，大大提高了係統的穩定性、可靠性和處理能力。
l 多重檢測功能
主要針對SF6氣體泄漏和缺氧狀況進行檢測，並兼有溫度、濕度等環境數據的輔助檢測功能，完全符合《電業安全工作規程》要求。
l 完備的通信網絡
本係統將RS485和CANwangjiekoulianheyunyong，kezuheweidanzhujiduochuanganqizhongduanjiagoudexitonghuoduozhujiduochuanganqizhongduanjiagoudexitong，nengshiyingbutongdexitongjiagoufangan，genghaodemanzukehuxuqiu。
l 曆史數據查詢、記錄和導出
本係統配有大容量數據存儲器，可隨時對曆史數據、報警記錄以及風機啟停記錄等信息進行查詢，並可以將上述記錄信息導出存儲至U盤，便於工作人員對現場情況的分析和維護。
l 長壽型設計
為了延長壽命，SF6傳感器采用間歇式工作，大大提高了傳感器的工作穩定性和使用壽命。
l 高度人機交互功能
液晶觸摸屏不僅能顯示現場實時數據、曆史數據、報警記錄、風機啟停等數據信息，而且可以直接進行時間設置、風機工作參數設置、報警限設置、shoudongqidongfengjigongnengdeng，bimianshouxianyuwulianjianshiyongshoumingdewenti。lingwai，dangjinruxianchangderenyuanjulijiancezhujidagaisanmishi，yuyinxitongzidongqidong，tishiyujinrurenyuanzhakanxianchangcanshu，bingzidongpanduanxianchangshifouanquan，shifoutongyirenyuanjinru。
l 抗幹擾能力強
benxitongduiganraowentizuolechongfendekaolv，zaiyingjiandianluheruanjianshejishangfenbiecaiyongleduozhongyouxiaodekangganraochulifangfa，baozhenglexitongdewendinggongzuo，yijiceliangshujudezhunquexing。
主要功能
功能類別 | 具體功能描述 |
基礎環境檢測功能 | 1. 環境中 SF6 氣體濃度檢測功能 2. 環境中氧氣濃度檢測功能 3. 環境中溫、濕度檢測功能 |
實時監測與顯示功能 | 1. 環境中所有監測點的遙測和遙信實時顯示功能 2. 環境中所有監測點報警信息實時顯示功能 |
報警相關功能 | 1. SF6 氣體濃度超標和缺氧報警功能 2. 聲光、語音報警功能 3. 遠程報警功能 4. 報警信息存儲、記錄功能 |
排風控製功能 | 1. 缺氧或 SF6 濃度超標，強製排風功能 2. 報警時風機自動啟動功能 3. 定時自動排風功能 4. 手動強製開啟或關停全部風機 |
數據管理功能 | 1. 曆史數據查詢、顯示和存儲功能 2. 所有曆史記錄信息導出功能 3. 遙測值曆史曲線趨勢查詢、顯示功能 |
係統配置與交互功能 | 1. 定值整定功能 2. 進入 GIS 室自動播報當前環境狀態功能 3. 人體紅外探測感應功能 |
組網與數據傳輸功能 | 1. 不同區域多監測點配置功能 2. 多點組網功能，可提供通訊規約與變電站後台數據庫對接 3. 數據遠傳功能 |
技術參數
參數類別 | 具體參數描述 |
工作電壓 | AC/DC 220V±10%, 50Hz |
功耗 | 額定電壓下＜10W |
精度等級 | 2.5 級 |
SF6 氣體濃度測量 | 測量範圍：0-3000ppm；超限報警點：1000ppm（國標值），精度＜5% FS |
氧氣含量檢測 | 檢測範圍：0-30%；缺氧報警點：18%（國標值），精度＜1% FS |
溫度檢測 | 檢測範圍：-30 — +99℃；精度：±0.5℃ |
濕度檢測 | 檢測範圍：10-99% RH；精度：±0.5％RH |
風機輸出電源接點 | 2A |
遠傳通信方式 | 485/Ethernet |
外型尺寸 | 現場主機：L340×W250×H73mm； SF6 和氧氣探測單元：L160×W120×H38mm； 溫濕度探測單元：L100×W120×H38mm |
監測曆史數據存儲 | 500 萬條 |
觸摸顯示屏 | 7 英寸 |
安裝方式 | 主機與探測單元均為壁掛式 |
工作環境 | 溫度：-25℃～70℃；濕度：≤95％ |
電磁兼容性能（GB/T 17626） | 1. 靜電放電：4 級 2. 射頻電磁場輻射抗擾度：4 級 3. 電快速瞬變脈衝群抗擾度：4 級 4. 浪湧（衝擊）抗擾度：4 級 5. 射頻場感應的傳導騷擾抗擾度：4 級 6. 工頻磁場抗擾度：4 級 7. 脈衝磁場抗擾度：4 級 8. 阻尼振蕩磁場抗擾度：4 級 9. 電壓暫降和短時中斷抗擾度：60% UT，持續 10 個周波 |
機械性能（GB/T 11287、GB/T 14573） | 1. 振動響應：1 級 2. 振動耐久：1 級 3. 衝擊響應：1 級 4. 衝擊耐久：1 級 5. 碰撞：1 級 |
